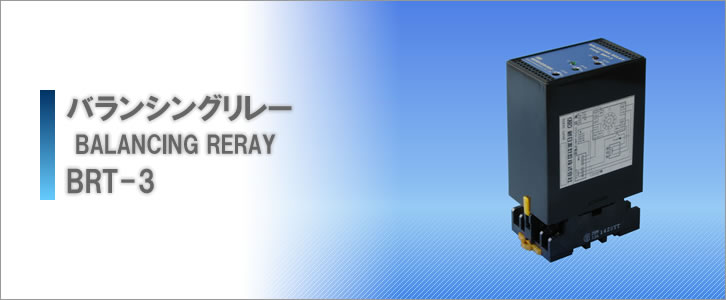

※「BRT-3」→製造中止 2022/6 ●ＢＲＴ－３バランシングリレーは、 １００Ω～２ｋΩのマニュアルまたはコントロールモータ内ポテンショメータからの信号を受けて他のコントロールモータを駆動させるのに使用します。 本器は広範囲な用途に使用することを目的とし、サブベース方式（ＤＩＮレール）で取り扱い易く、信頼性の高い電子式のバランシングリレーです。 |
操作電圧 | ＡＣ１００Ｖ／２００Ｖ ±１０％ ５０Ｈｚ／６０Ｈｚ |
| 消費電力 | ５ＶＡ | |
| ポテンショメータ | 抵抗値 １００～２ｋΩ |
|
| 接点容量 | 250VAC 1A 125VDC 1A （モータの場合は突入電流の関係で1/5以下です。） |
|
| 感度調節範囲 | ０～１０％ | |
| 周囲温度 | －２０℃～５０℃ ※但し、結露なき事。 |
|
| 取 付 | サブベースにプラグイン方式 サブベースはOMRON製１１ＰＦＡ サブベースは巾３５ｍｍＤＩＮレールが使用出来ます |
|
| 《注意事項》 ① 受信・発信のポテンショメータ端子４．５．６／端子４．７．８は同一の抵抗値の物をご使用下さい。 ② 本器よりポテンショメータへの配線はシールド線をご使用下さい。 ③ コントロールモータが定位置でも止まらずにハンチングする場合は感度設定（ＳＥＮＳ）を反時計側へ 廻して下げてください。 ④ 配線図内のコントロールモータは新日本計設（株）製の端子名称になっています。 回転方向”Ｏ”は軸端より見て反時計（左、ＣＣＷ）方向です。 回転方向”Ｓ”は軸端より見て時計（右、ＣＷ）方向です。 ※製品改良の為、外観・仕様は予告なしに変更することがありますのでご了承ください。 ※印刷物と実物では色合いが多少異なる場合があります。あらかじめご了承下さい。 |
||
