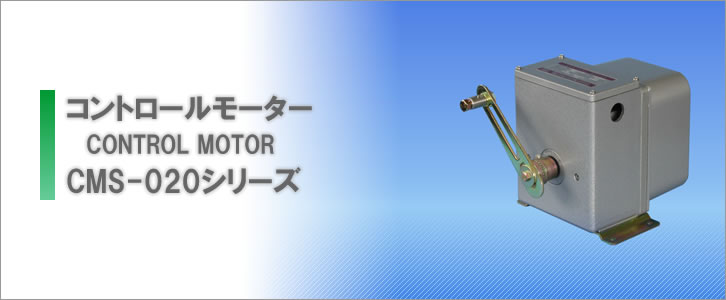

※「CMS-020」シリーズ→製造中止 2022/6 ●ＣＭＳ-０２０シリーズ コントロールモーターはダンパーなど各種バルブの操作機器として広くご使用頂いております。 ●ＣＭＳ-０２０シリーズは軽量、機密性、放熱性、耐候性などの特徴を有するアルミニウム合金を使用し、耐久性には長年の経験、実績により特に重点を置いて設計されています。 ●ＣＭＳ-０２０シリーズは常用最大トルク２０Ｎ－Ｍのもので各種の制御機器との組み合わせ、設置場所などによる多種の仕様に対応できる様になっています。 ●取り扱いの簡便さ、堅固な構造、納期の迅速さなど、ご要望に充分お応えできる製品です。 色文字はご注文時の選択事項です。 ※印は準標準品となります。 |
操作電圧 | ＡＣ１００Ｖ／２００Ｖ ５０Ｈｚ／６０Ｈｚ |
| 定格入力 | １２ＶＡ（２００Ｖ） １５ＶＡ（１００Ｖ） | |
| タイミング （９０°回転時間） ５０／６０Ｈｚ |
※１５／１２．５ｓｅｃ ３０／２５ｓｅｃ ６０／５０ｓｅｃ ※９０／７５ｓｅｃ ※１２０／１００ｓｅｃ ※２４０／２００ｓｅｃ |
|
| 定格トルク |
５Ｎ－Ｍ－１５／１２．５ｓｅｃ １０Ｎ－Ｍ－３０／２５ｓｅｃ ２０Ｎ－Ｍ－６０／５０，９０／７５， １２０／１００，２４０／２００ｓｅｃ |
|
| 回転角度 | ９０° | |
| 時間定格 | 連続 | |
| 補助リミット スイッチ |
有り・無し 開閉（Ｏ．Ｓ．）各１個 250VAC 11A 125VDC 0.5A 250VDC 0.25A |
|
| フィードバック抵抗 | １００Ω･１３５Ω･２００Ω･１ｋΩ･２ｋΩ ５Ｗ | |
| 使用場所 | 屋内・※屋外 | |
| 周囲温度 | －１０℃～５５℃ | |
| 塗装色 | シルバー焼付塗装 | |
| 出力軸軸端 | レバーアーム及びロット接続金具 １組付属（ロット径７～８ｍｍ） |
|
| モータ形式 | 単相コンデンサモータ・ブレーキ付 | |
| 《注文時のご指定事項》 ① シリーズ名 ② 操作電圧 ③ タイミング ④ 補助リミットスイッチの有無 ⑤ フィードバック抵抗の有無 ⑥ フィードバック抵抗値 ⑦ 使用場所 ⑧ その他特殊仕様等 又は形式ＣＭＳ－０２０□－□□□□－□□□と、ご指定ください。 ※製品改良の為、外観・仕様は予告なしに変更することがありますのでご了承ください。 ※印刷物と実物では色合いが多少異なる場合があります。あらかじめご了承下さい。 |
||
