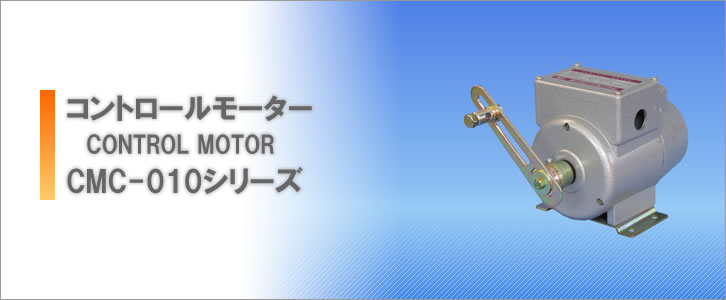

※「CMC-010」シリーズ→製造中止 2021/2/16- ●ＣＭＣ-０１０シリーズ コントロールモーターはダンパーなど各種バルブの操作機器として広くご使用頂いております。 ●ＣＭＣ-０１０シリーズは軽量、機密性、放熱性、耐候性などの特徴を有するアルミニウム合金を使用し、耐久性には長年の経験、実績により特に重点を置いて設計されています。 ●ＣＭＣ-０１０シリーズは常用最大トルク１０Ｎ－Ｍのもので価格低廉と小型化を目的とするためにフィードバック抵抗は組み込めませんが、取り扱いの簡便さ、堅固な構造、納期の迅速さなど、ご要望に充分お応えできる製品です。 色文字はご注文時の選択事項です。 ※印は準標準品となります。 |
操作電圧 | ＡＣ１００Ｖ／２００Ｖ ５０Ｈｚ／６０Ｈｚ |
| 定格入力 | ８ＶＡ | |
| タイミング （９０°回転時間） ５０／６０Ｈｚ |
※１０／８．３ｓｅｃ ※２０／１６．７ｓｅｃ ４５／３７．５ｓｅｃ |
|
| 定格トルク |
２．５Ｎ－Ｍ－１０／８．３ｓｅｃ ５Ｎ－Ｍ－２０／１６．７ｓｅｃ １０Ｎ－Ｍ－４５／３７．５ｓｅｃ |
|
| 回転角度 | ９０° | |
| 時間定格 | 連続 | |
| 補助リミット スイッチ |
開閉（Ｏ．Ｓ．）各１個 250VAC 11A 125VDC 0.5A 250VDC 0.25A |
|
| フィードバック抵抗 | なし | |
| 使用場所 | 屋内 | |
| 周囲温度 | －１０℃～５５℃ | |
| 塗装色 | シルバー焼付塗装 | |
| 出力軸軸端 | レバーアーム及びロット接続金具 １組付属（ロット径７～８ｍｍ） |
|
| モータ形式 | 単相コンデンサモータ、ブレーキ付き | |
| 《注文時のご指定事項》 ① シリーズ名 ② 操作電圧 ③ タイミング ④ 使用場所 ⑤ その他特殊仕様等 又は形式ＣＭＣ－０１０－□０１□と、ご指定ください。 ※製品改良の為、外観・仕様は予告なしに変更することがありますのでご了承ください。 ※印刷物と実物では色合いが多少異なる場合があります。あらかじめご了承下さい。 |
||
