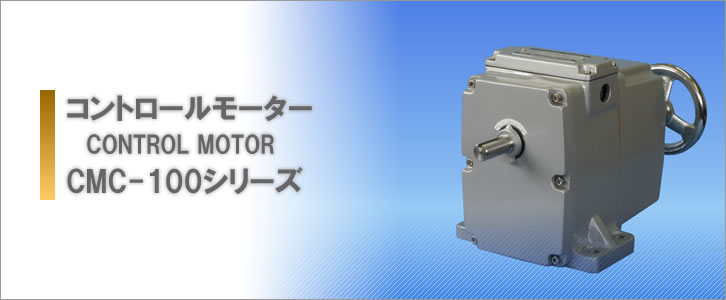

※「CMC-100」シリーズ→製造中止 2022/6 ●ＣＭＣ-１００シリーズ コントロールモーターはダンパー など各種バルブの操作機器として広くご使用頂いて おります。 ●ＣＭＣ-１００シリーズは軽量、機密性、放熱性、耐候性 などの特徴を有するアルミニウム合金を使用し、耐久性 には長年の経験、実績により特に重点を置いて設計されています。 ●ＣＭＣ-１００シリーズは常用最大トルク１００Ｎ－Ｍのもので各種の制御機器との組み合わせ、設置場所などによる多種の仕様に対応できる様になっています。 ●取り扱いの簡便さ、堅固な構造、納期の迅速さなど、ご要望に充分お応えできる製品です。 色文字はご注文時の選択事項です。 ※印は準標準品となります。 |
操作電圧 | ＡＣ１００Ｖ／２００Ｖ ５０Ｈｚ／６０Ｈｚ |
| 定格入力 | ３６ＶＡ | |
| タイミング （９０°回転時間） ５０／６０Ｈｚ |
※３０／２５ｓｅｃ ６０／５０ｓｅｃ |
|
| 定格トルク | ５０Ｎ－Ｍ－３０／２５ｓｅｃ １００Ｎ－Ｍ－６０／５０ｓｅｃ |
|
| 回転角度 | ９０° | |
| 時間定格 | 連続 | |
| 補助リミット スイッチ |
有り・無し 開閉（Ｏ．Ｓ．）各１個 250VAC 11A 125VDC 0.5A 250VDC 0.25A |
|
| フィードバック抵抗 | １００Ω・１３５Ω・２００Ω・１ｋΩ・２ｋΩ | |
| 使用場所 | 屋内・※屋外 | |
| 周囲温度 | －１０℃～５５℃ | |
| 塗装色 | シルバー焼付塗装 | |
| 手動ハンドル | 付き（電源OFFの時のみハンドルを手前に引きながら回すことが出来ます） | |
| レバーアーム | 標準では付属しません | |
| 《注文時のご指定事項》 ① シリーズ名 ② 操作電圧 ③ タイミング ④ 補助リミットスイッチの有無 ⑤ フィードバック抵抗の有無 ⑥ フィードバック抵抗値 ⑦ 使用場所 ⑧ その他特殊仕様等 又は形式ＣＭＣ－１００□－□□□□－□□と、ご指定ください。 ※製品改良の為、外観・仕様は予告なしに変更することがありますのでご了承ください。 ※印刷物と実物では色合いが多少異なる場合があります。あらかじめご了承下さい。 |
||
